Unser
Leistungsspektrum in der taktilen Messtechnik:
2D- und
3D-Lohnvermessungen
auf unseren CNC-Koordinaten-Messmaschinen
DEA Global Silver Classic
bzw.
DEA BETA 2306/167
|
Prospekt
zum Herunterladen |
|

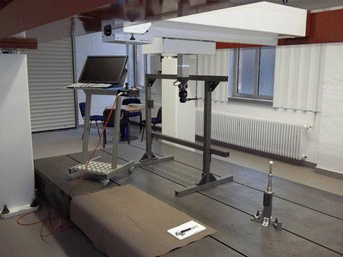

Alle Messmaschinen sind mit einem motorisierten
Schwenkkopf und taktilen Tastsystemen, wie TP200, TP20 bzw. TP2
ausgestattet. Zum Einsatz kommt die Messsoftware
PC-DMIS 2012 CAD++
mit den Importschnittstellen zu
Catia
V5 - IGES - STP - VDA - STL - DXF |
 |
 |
Messwege und Genauigkeiten
in der Übersicht:
|
|
DEA Global Silver Classic |
DEA BETA 2306/167 |
X-Achse 900 mm
Y-Achse 1500 mm
Z-Achse 800 mm
MPEE
< (2,7 + L[mm]/300) µm |
X-Achse 3250 mm
Y-Achse 1375 mm
Z-Achse 970 mm
MPEE
< (12 + L[mm]/ 50) µm |
Vermessen wird in
einem klimatisierten Messraum.
Die Auftragsplanung erfolgt mit größtmöglicher Flexibilität. |
|
. |
|
Die geometrischen
Größen der Prüflinge werden mit den CAD Datensätzen verglichen.
Dabei werden folgende Datenformate unterstützt:
1. CATIA[V5]
2. VDA
3. STP
4. IGS
5. DXF
6. STL
Die Ausrichtung der
Bauteile kann dabei nach RPS, Bestfit oder nach kundenspezifischen
Vorgaben erfolgen. |
 |
 |
Neben der typischen Bauteilaufnahme durch
bereitgestellte Lehren, können auch Hilfsaufnahmen mit verschiedenen
Baukastensystemen erstellt werden. |
|
Unsere
Messprotokolle können in Ihren Vorlagen angepasst werden, so dass
immer eine Ihren Wünschen entsprechende Darstellung der Ergebnisse
gewährleistet ist. |
 |
 |
